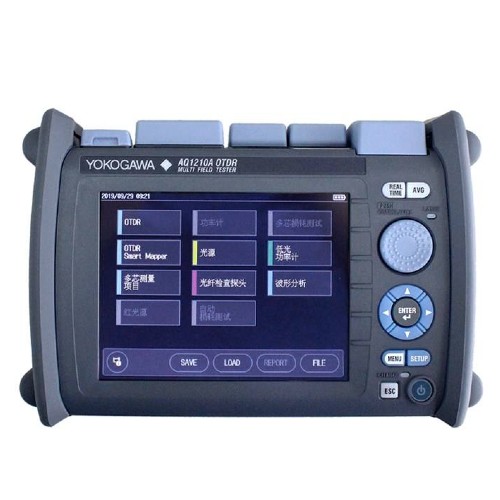

OTDR Yokogawa AQ1210A

Description

OTDR Yokogawa AQ1210A adalah alat untuk pemasangan dan pemeliharaan jaringan serat optik yang membutuhkan instrumen pengukuran dengan produktivitas tinggi dan antarmuka yang intuitif, serta hasil pengukuran berkualitas tinggi dan keandalan yang tinggi.

Karena meluasnya penggunaan perangkat seluler dan internet, pentingnya jaringan serat optik untuk mengakomodasi peningkatan lalu lintas komunikasi pun berkembang pesat.

Yokogawa, sebagai produsen instrumentasi dengan pengalaman lebih dari 100 tahun, menghadirkan OTDR (Optical Time Domain Reflectometer) berdasarkan teknologi pengukuran kami yang dikembangkan sejak awal komunikasi serat optik dan pengalaman lebih dari 40 tahun dalam solusi uji & pengukuran optik untuk pengujian laboratorium dan lapangan di dunia nyata.

Yokogawa AQ1210 dirancang untuk memberdayakan teknisi lapangan dalam melakukan pengukuran yang cepat dan presisi dengan percaya diri.

Fitur Yokogawa AQ1210A

Keandalan
Desain kokoh untuk beroperasi di kondisi lapangan yang keras.

Teknologi
Mode operasi ganda dengan layar sentuh multi-sentuh dan tombol keras. Pengukuran sepenuhnya otomatis dan laporan analisis yang mudah dibaca melalui aplikasi perangkat lunak baru.

Operabilitas
Waktu mulai yang sangat cepat. Operasi multi-tugas untuk meningkatkan produktivitas. Pelaporan langsung melalui konektivitas nirkabel.

Bodi ringkas dengan pengoperasian berjam-jam
Ukuran tapak kira-kira seukuran kertas A5, berat 1 kg (2,2 lbs.) Daya tahan baterai 10 jam

Pengoperasian intuitif dengan sentuhan dan tombol keras
AQ1210 dilengkapi layar sentuh multi-sentuh kapasitif, LCD 5,7 inci, dan tombol putar yang mudah digunakan di lapangan.

Konektivitas
Transfer data dan kendali jarak jauh melalui koneksi Wi-Fi atau ETHERNET.

Performa OTDR yang ditingkatkan
Pengukuran sistem PON dengan hingga 128 split Pengukuran real-time berkecepatan tinggi

Fungsi dan fitur untuk meningkatkan efisiensi kerja
Pengukuran multi-fiber, fungsi Smart mapper, pelaporan PDF

Lebih dari sekadar OTDR
Beragam fitur opsional untuk multi-tasking.

Spesifikasi OTDR Yokogawa AQ1210A

Wavelength (nm)*				1310 ±20/1550 ±20
Number of optical ports				1
Applicable fiber				SM (ITU-T G.652)
Distance range (km)				0.1 to 256
Pulse width (ns)				5 to 20000
Event dead zone (m)				0.75
Attenuation dead zone (m)				4
PON dead zone (m)				35
Dynamic range (dB)				37/35
Loss measurement accuracy				±0.05 dB/dB
Optical return loss measurement accuracy				±2 dB
Number of sampling points				max. 256000
Sampling resolution				min. 5 cm
Minimum readout resolution				Horizontal axis: 1 cm, vertical axis: 0.001 dB
Distance unit				m, km, mile, kft
Distance measurement accuracy				± (0.75 m + measured distance × 2 × 10−5 + sampling resolution)
Group refractive index				1.30000 to 1.79999 (0.00001 intervals)
Optical connector				SC/FC/LC/SC Angled-PC (1310/1550/1625/1650 nm)
OTDR function		Measurement items		Distance, loss, return loss, return loss between two arbitrary points, dB/km
		Analysis		Multi-trace, 2-way trace, differential trace, section analysis, auto event search, pass/fail judgment, fiber surface test (option)
		Other functions		Multi-fiber project, rerouted fiber comparison, work completion notice, smart mapper, remote control, web server, report generation, plug check, fiber-in-use alarm
Light source function		Output power		−3 dBm ± 1 dB (1310/1550/1625/1650 nm)
		Output power stability		±0.05 dB (1310/1550 nm), ±0.15 dB (1625/1650 nm)
		Modulation mode		CW, 270 Hz, 1 kHz, 2 kHz (1310/1550/1625/1650 nm)
		Optical output port		OTDR port
Laser class				Class 1 (EN 60825-1: 2014+A11: 2021, IEC 60825-1: 2014, GB/T 7247.1-2024)
Display				5.7-inch color TFT LCD (resolution: 640 × 480, multi-touch capacitive touchscreen)
Interfaces				USB 2.0 Type-A × 2: USB mass storage device, fiber inspection probe, wired LAN adapter, wireless LAN adapter
				USB 2.0 Type-C × 1: DC power supply, storage, remote control
Data storage		Storage		Internal: ≥1000 traces, external: USB storage
		File format		Write: SOR, CSV, SET, SMP, BMP, JPG, PDF Read: SOR, SET, SMP
Power requirements				USB power supply (Type-C), DC 5 V ±5%, max. 3 A
Battery				Type: Lithium ion polymer
				Operation time: 10 hours or more (Telcordia GR-196-CORE Issue 2, September 2010), Recharge time: 5 hours (power-off state)
Environmental conditions				Operating temperature: −10 to 50˚C (10 to 35˚C when charging the battery), operating humidity: ≤95%RH (non-condensing), storage temperature: −20 to 60˚C, storage humidity: ≤95%RH (non-condensing), altitude: 4000 m, dust and drip protection
				IP51 equivalent
EMC		Emission		EN 61326-1 Class A, EN 55011 Class A Group1
		Immunity		EN 61326-1 Table
Laser safety standard				EN 60825-1: 2014+A11: 2021, IEC 60825-1: 2014, GB/T 7247.1-2024, FDA 21CFR1040.10 and 1040.11
Dimensions				Approx. 210 mm (W) × 148 mm (H) × 69 mm (D) (excluding projections)
Weight				Approx. 1 kg (including battery)

Performa perangkat yang luar biasa dan algoritma analisis canggih memungkinkan AQ1210A untuk mengkarakterisasi Passive Optical Networks (PON) secara akurat melalui splitter dengan jumlah port yang tinggi (hingga 1 × 128).

Yokogawa AQ1210A membantu pengguna (pemula/ahli) dalam mengonfigurasi pengaturan pengukuran OTDR secara mudah berdasarkan informasi topologi PON untuk hasil yang optimal. Zona mati dengan kejadian singkat dan resolusi pengambilan sampel yang tinggi memungkinkan pengguna untuk mendeteksi hingga sedekat 0,5 meter (<20 inci).
