Description

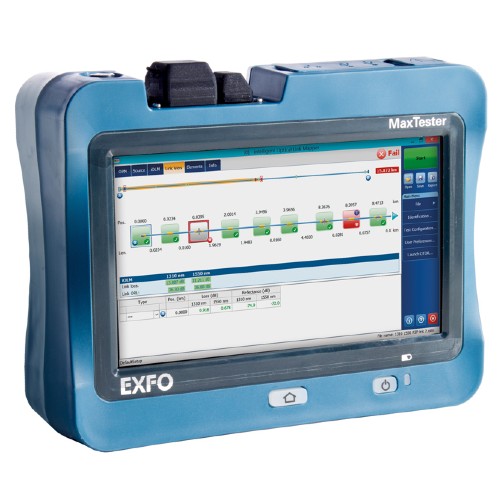

Exfo MaxTester 720D adalah OTDR yang dirancang untuk akses, FTTx/PON, dan pengujian jaringan point-to-point. Dilengkapi dengan rentang dinamis 36 dB untuk serat mode tunggal, layar sentuh 7 inci, masa pakai baterai 12 jam, dan perangkat lunak Optical Link Mapper (iOLM) yang cerdas untuk karakterisasi tautan yang disederhanakan.
OTDR Max 720D ini khusus berfitur lengkap, entry-level, dengan desain yang terinspirasi tablet; sempurna untuk konstruksi, pemecahan masalah, dan pengujian lapangan sehari-hari di jaringan akses apa pun.
Fitur MaxTester 720D:

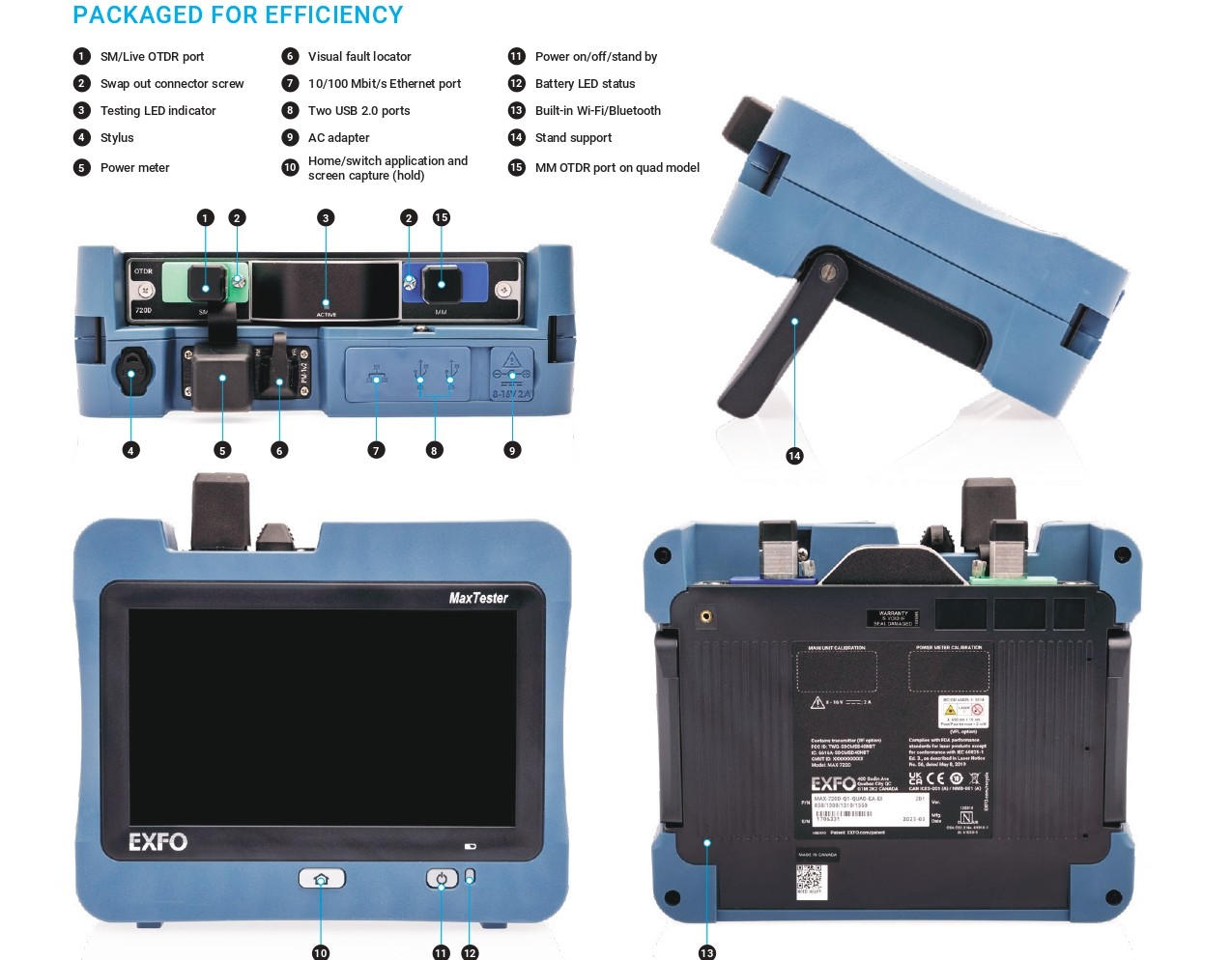

- Desain yang kokoh, praktis, ringan, terinspirasi dari tablet yang dibuat untuk pabrik luar.
- Layar sentuh 7 inci yang disempurnakan untuk luar ruangan – yang terbesar di industri perangkat genggam.
- Otonomi 12 jam.
- Rentang dinamis hingga 36 dB dalam mode tunggal dan 29 dB dalam multimode.
- Pengujian dalam layanan FTTx pada 1650 nm dengan pengukur daya GPON/XGS-PON in-line opsional.
- Konektor Swap-Out, dapat diganti kapan pun diperlukan untuk kinerja optimal seiring waktu tanpa biaya servis dan waktu henti yang tidak semestinya.
Aplikasi
- Konstruksi dan pemecahan masalah jaringan akses.
- Pengujian FTTx/PON melalui splitter (hingga 1×32).
- Aktivasi layanan FTTx: GPON, EPON, XGS-PON, 10GE EPON.
- Sertifikasi tautan kantor pusat (central office).
- Pusat data dan jaringan privat.
- Sertifikasi Tier-2 untuk jaringan privat/perusahaan.
- Karakterisasi LAN/WAN
- Fronthaul/backhaul.
Spesifikasi Exfo MaxTester 720D:
| TECHNICAL SPECIFICATIONS | ||
| Display | 7-in (178-mm) outdoor-enhanced touchscreen, 800 × 480 TFT | |
| Interfaces | Two USB 2.0 ports | |
| RJ45 LAN 10/100 Mbit/s | ||
| Storage | 2 GB internal memory (20 000 OTDR traces, typical) | |
| Batteries | Rechargeable lithium-polymer battery | |
| 12 hours of operation as per Telcordia (Bellcore) TR-NWT-001138 | ||
| Power supply | Power supply AC/DC adapter, input 100-240 VAC, 50-60 Hz | |
| Wavelength (nm) b | 850 ± 20/1300 ± 20/1310 ± 30/1550 ± 30/1650 ± 15 | |
| Live wavelength (nm) | 1650 | |
| Isolation: 50 dB from 1265 nm to 1617 nm | ||
| Dynamic range (dB) c | 26/29/36/35/35 | |
| Event dead zone (m) d | SM: 0.7 | |
| MM: 0.7 | ||
| Attenuation dead zone (m) | SM: 2.5 e | |
| MM: 2.5 f | ||
| PON dead zone (m) g | 35 | |
| Distance range (km) | MM: 0.1 to 40 | |
| SM: 0.1 to 260 | ||
| Pulse width (ns) | MM: 3 to 1000 | |
| SM: 3 to 20 000 | ||
| MM launch conditions h | EF-compliant | |
| Linearity (dB/dB) | ±0.03 | |
| Loss threshold (dB) | 0.01 | |
| Loss resolution (dB) | 0.001 | |
| Sampling resolution (m) | MM: 0.04 to 5 | |
| SM: 0.04 to 10 | ||
| Sampling points | Up to 256 000 | |
| Distance uncertainty (m) i | ±(0.75 + 0.0025 % × distance + sampling resolution) | |
| Measurement time | User-defined | |
| Reflectance accuracy (dB) b | ±2 | |
| Typical real-time refresh (Hz) | 4 | |
| IN-LINE POWER CHECKER b, l, m | ||
| Power range (dBm) | –60 to 23 | |
| Power uncertainty (dB) j, k | ±0.5 | |
| Calibrated wavelengths (nm) | 1310, 1490, 1550, 1625, 1650 | |
| Selectable wavelengths (nm) | 1310, 1490, 1550, 1577, 1625, 1650 | |
| Tone detection | 270 Hz/330 Hz/1 kHz/2 kHz | |
 |
||
