Novker NK5600 multi-functional OTDR

Description

Novker NK5600 multi-functional OTDR digunakan untuk mengukur panjang, kerugian, kualitas koneksi, dan parameter lain dari semua jenis serat optik dan kabel. Dapat digunakan secara luas dalam konstruksi teknik, pengujian pemeliharaan saluran, dan perbaikan darurat sistem komunikasi serat optik, serta penelitian dan pengukuran produksi kabel serat optik.

OTDR Novker NK5600 adalah alat ukur portabel canggih yang mengintegrasikan berbagai fungsi pengujian fiber optik—seperti OTDR standar, OPM (Optical Power Meter), VFL (Visual Fault Locator), dan sumber cahaya—dalam satu perangkat. Alat ini digunakan untuk mendeteksi, menganalisis, dan memperbaiki gangguan jaringan kabel fiber optik, baik singlemode maupun multimode.

Fitur Produk

• Area buta kejadian 0,8m, mudah untuk menguji jumper 5m
• Deteksi pengujian online, alarm otomatis dengan lampu
• Fungsi diagnosis otomatis unik dari hasil pengujian
• Pemrosesan data batch dan pencetakan formulir laporan
• Mode operasi ganda tombol + layar sentuh
• Pengujian otomatis satu tombol
• Format output file SOR standar
• Pengujian simultan multi panjang gelombang
• Nomenklatur dalam bahasa Mandarin dan Inggris
• Suhu operasi ultra lebar

Fungsi dan Penggunaan Utama (Usage Examples):

1. Pengukuran Jarak & Lokasi Gangguan:
Mengukur panjang kabel dan mendeteksi lokasi persis fiber cut (kabel putus) atau sambungan rusak.

2. Analisis Splice Loss & Refleksi:
Mengukur insertion loss dan optical return loss (ORL) pada konektor atau sambungan (splicing).

3. Deteksi Cepat:
Menggunakan fitur VFL untuk menemukan tekukan atau konektor yang rusak secara visual (cahaya merah).

4. Pengujian Jaringan PON/FTTH:
Sangat efektif untuk pembangunan dan perawatan jaringan PON (Passive Optical Network).

5. Penilaian Otomatis (Pass/Fail):
Menganalisis hasil pengukuran secara otomatis untuk mempermudah pemula dalam mengidentifikasi masalah jaringan.

Specifications Novker NK5600 multi-functional OTDR

OTDR
Fiber Typе		G.652
Wavelength		1310nm±20nm/1550nm±20nm
Dynamic Range		32dB/30dB
Event Blind Zone		1m
ATT Blind Zone		6m
Test Range		500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
Pulse Width		5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/
		3000ns/5000ns/8000ns/10000ns/20000ns
Ranging accuracy		± (0.75m+ Sample interval +0.005% ×Test distance)
Loss accuracy		±0.05dB/dB
Sampling Points		16k~256k
Sampling resolution		0.05m~16m
Reflection accuracy		±3dB
File format		SOR Standard file format
Loss Analysis		4-point method /5-point method
Laser Safety Level		Class II
Data Storage		Internal: <3000 curves; External: 4G bit
Connector		FC/UPC (Interchangeable SC ST)
Refresh Rate		3Hz (Typ.)
Data Interface		USB、 Mini-USB、 10M/100MEthernet port
OPM
Wavelength range		800nm~1700nm
Connector		Universal FC/SC/ST
Test scope		-50dBm~+26dBm
Uncertainty		±5%
Calibration wavelength		850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm
LS
Wavelength		Consistent with OTDR output wavelength
Output power		>-5dBm
Stability		CW, ±0.5dB/15min (Test after 15 minutes of boot-up preheating)
Connecton		FC/UPC (Interchangeable SC、 ST)
VFL
Wavelength		650nm ±20nm
Output Power		10mW
Mode		CW/1Hz/2Hz
Connector		FC/SC/ST

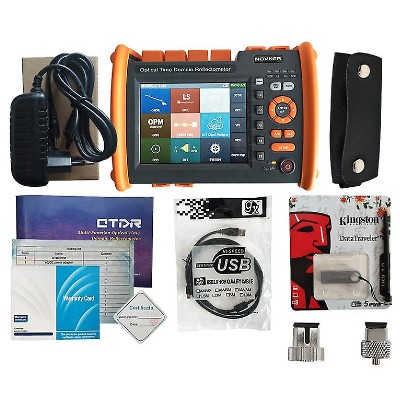

Configuration list Novker NK5600 multi-functional OTDR AC/DC power adapter U disk (containing analysis software/ User’ s Manual) Touch pen Data line OTDR SC adapter OPM SC adapter User’ s Manual Calibration certification Certificate/Warranty card Clean cotton piece Leather knob Special backpack for instrument
