Description

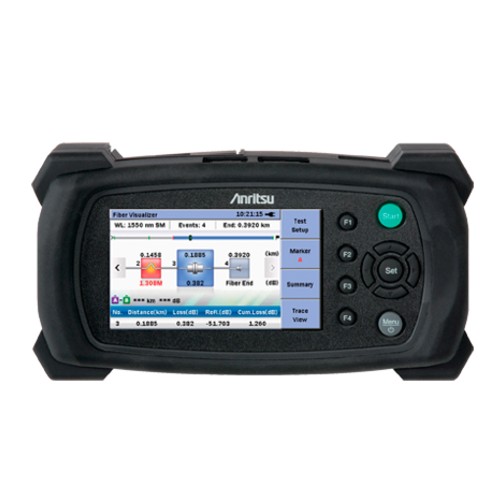

OTDR Anritsu MU9090 14B memiliki resolusi 5 cm untuk pemetaan kejadian yang akurat, zona mati kurang dari 1 meter (3 kaki), dan rentang dinamis hingga 37 dB – cukup untuk menguji jaringan FTTx berbasis PON dengan jarak lebih dari 150 km (90 mil) atau split 1 x 64. MT9090A juga meningkatkan portabilitasnya dengan menjadi OTDR genggam yang pas di telapak tangan Anda.
Fitur MU9090 14B
- Performa OTDR kelas atas dalam kemasan seukuran saku
- Serat peluncur terintegrasi eksklusif memberikan pengukuran konektor awal yang akurat tanpa perangkat eksternal
- Performa kelas menengah yang sangat baik di area yang paling dibutuhkan
- Mode “Fiber Visualizer” menyederhanakan pengoperasian, tanpa perlu pengetahuan OTDR
- Konektivitas Bluetooth, Wi-Fi, dan Ethernet
- Pengujian PON lengkap melalui splitter hingga 1 x 64
- Resolusi tinggi dan zona mati yang sangat pendek memastikan evaluasi serat pendek yang menyeluruh
- Desain yang kokoh dan tertutup rapat memberikan masa pakai bertahun-tahun di lingkungan yang paling menantang
- Layar warna layar lebar beresolusi tinggi yang mudah dibaca di dalam maupun di luar ruangan
- Platform modular memastikan pengembalian investasi yang maksimal
- Desain ringkas dan ringan untuk portabilitas maksimal di lapangan
- Alat perawatan serat lengkap termasuk pengukur daya optik dan “lampu merah” sumber tampak
- Performa tinggi tanpa harga mahal
Spesifikasi OTDR Anritsu MU9090 14B
| Fiber Type | 10 µm/125 µm SMF (ITU-T G.652) | |
| Optical Connector | FC/SC/DIN adapter are changeable | |
| Distance Range | 0.5, 1, 2.5, 5, 10, 25, 50, 75, 125, 250 km (IOR = 1.500000) | |
| Pulse Width | 5, 10, 20, 50, 100, 200, 500 ns, 1, 2, 5, 10, 20 µs | |
| Linearity | Which ever is greater ±0.05 dB/dB or ±0.1 dB | |
| Return Loss Measurement Accuracy | ±2 dB | |
| Distance Measurement Accuracy | ±1 m ±3 × Measurement distance × 10–5 ±Marker resolution (excluding IOR uncertainty) | |
| Data Storage | Internal memory: 40 MB (<1,000 traces) | |
| External (USB Memory): 1 GB (<30,000 traces) | ||
| IOR Setting | 1.3000 to 1.7000 (0.0001 steps) | |
| Units | km, m, kft, ft, mi | |
| Other Functions | Integrated launch fiber: 10 m (30 ft) | |
| Connection check: Automatic check of OTDR to FUT connection quality | ||
| Live fiber detect: Verifies presence of communication light in fiber | ||
| Real time sweep: <1 sec (typ.) | ||
| Macro bend analysis (without single-wavelength model) | ||
| Bluetooth, Wi-Fi and Ethernet connectivity | ||
| “Fiber Visualizer (FV)” function | ||
| “DCFL” function (differs with selected module) | ||
| Password protect function | ||
| Video inspection probe (option) | ||
| Power Supply | 9 V(dc), 100 V(ac) to 240 V(ac), Allowable Input voltage range: 90 V(ac) to 264 V(ac), 50 Hz/60 Hz | |
| Fiber Event Analysis | Automatic, Displayed in table format based on user defined PASS/FAIL thresholds | |
| Loss Measurement Modes | 2-point loss, Splice loss, dB/km Loss LSA, ORL, Event | |
| OTDR Trace Format | Telcordia universal (.SOR) issue 2 (SR-4731)+C16:F33 | |
| Battery | NiMH (Standard battery), NiMH (AA Type), Alkaline Dry Battery (AA Type)∗2 | |
| Operating time (Standard battery): 8 hours (typ.)∗3, Telcordia GR-196-CORE Issue2, September 2010 | ||
| Recharging time: <4 hours (typ.)∗4 |
Anritsu MU9090 14B bekerja dengan mengirimkan pulsa cahaya ke dalam serat optik dan menganalisis cahaya yang dipantulkan kembali untuk mengukur berbagai parameter seperti jarak, insertion loss, refleksi, dan kehilangan sinyal di berbagai titik pada serat.
