Description

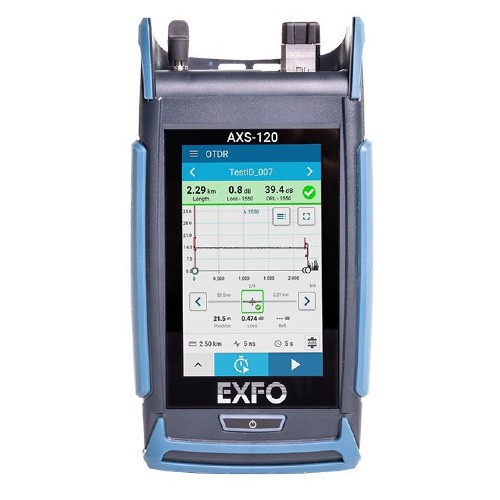

Exfo AXS-120 Compact OTDR adalah versi yang lebih kecil, ringan, dan portabel dari alat ukur standar yang digunakan untuk memeriksa dan menganalisis kondisi kabel serat optik.
OTDR mini Exfo AXS-120 menghadirkan akurasi, keandalan, dan daya tahan terbaik untuk fieldwork Anda dalam paket praktis. Alat penting ini dirancang untuk akses hari ini dan kebutuhan FTTH mil terakhir, menawarkan fitur yang ramah pengguna dan kemampuan inovatif.
Aplikasi
- Pemasangan dan pemecahan masalah jaringan FTTx
- Access network testing (P2P)
- LAN optik pasif (POL)
- Pengujian jaringan televisi kabel (CATV), hybrid fiber-coaxial (HFC).
- FTTA, instalasi distributed antenna (DAS).
- FTTx/PON pengujian melalui splitter (hingga 1×32) (segera datang)
Fitur Exfo AXS-120
- Kasar dan ultra-portabel, menampilkan layar sentuh luar ruangan dengan visibilitas tinggi berukuran 4 inci.
- Sambungan keluar, dapat diganti jika diperlukan untuk kinerja optimal sepanjang waktu tanpa biaya layanan yang tidak semestinya dan waktu putus.
- Baterai sepanjang hari
- Jangkauan dinamis hingga 34/32dB
- Panjang gelombang ganda: 1310nm, 1550nm
- Zona Mati pendek: 0.8/3.5 m zona mati acara (EDZ)/Attitude dead zone (ADZ), PON dead zone 35m.
- Peta Onboard link menyederhanakan interpretasi jejak OTDR
- Deteksi macrobend otomatis
- Pelaporan PDF Onboard
- Pemeriksa daya dan sumber online
- Pencari kesalahan visual terintegrasi (VFL)
Spesifikasi Exfo AXS-120 Compact OTDR
| Panjang gelombang (nm) | 1310 ± 30/1550 ± 30 | |
| Rentang dinamis (dB) | 34/32 | |
| Penyelenggara acara dead zone (m) | 0.8 | |
| Atahan dead zone (m) | 3.5 | |
| Jarak kisaran (km) | 0.65 hingga 200 | |
| PON dead zone (m) | 35 | |
| Lebar pulsa (ns) | 3 sampai 20 000 | |
| Linearity (dB/dB) | ±0.05 | |
| Resolusi kehilangan (dB) | 0.001 | |
| Resolusi Sampling (m) | 0.04 hingga 5 | |
| Titik Sampling | Hingga 256 000 | |
| Kaus jarak | ±(0.75 + 0.0025% x jarak + resolusi pengambilan sampel) | |
| Akurasi reflektansi (dB) | ±2 | |
| Pemeriksa daya online | ||
| Rentang daya (dBm) | -60 hingga 23 | |
| Power imaginity (dB) | ±0.5 | |
| Panjang gelombang terkalibrasi (nm) | 1310, 1490, 1550, 1625, 1650 | |
| Panjang gelombang dapat dipilih (nm) | 1310, 1490, 1550, 1577, 1625, 1650 | |
| Deteksi nada | CW, 270Hz, 330Hz, 1 kHz, 2 kHz, 1 kHz + Blink, 2 kHz + Blink | |
| Sumber yang selaras | ||
| Daya keluaran (dBm) | –7 | |
| Modulasi | CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz, 1 kHz+Blink, 2 kHz+Blink | |

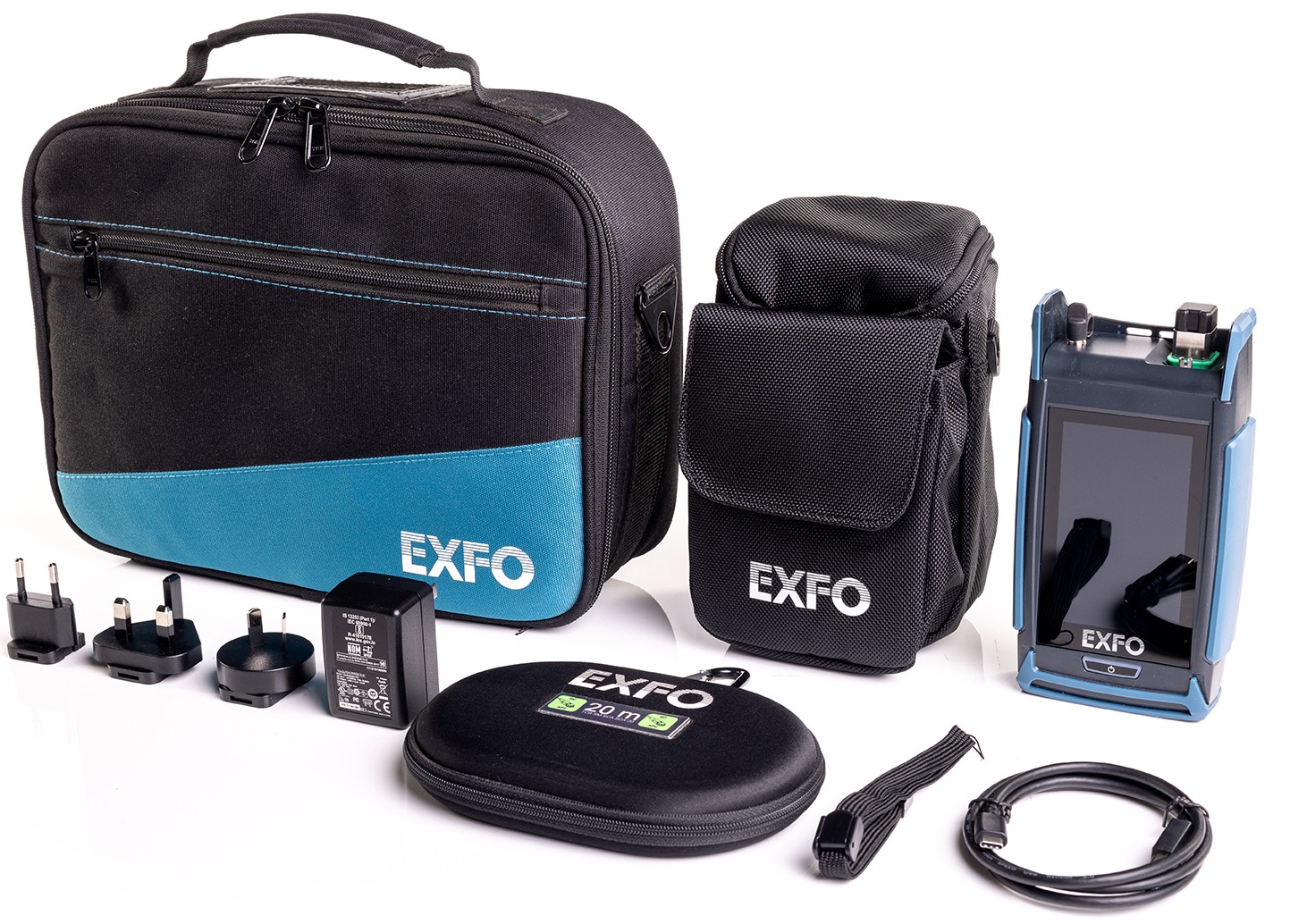

YOUR AXS-120 STARTER KIT |
 |
|
