Description

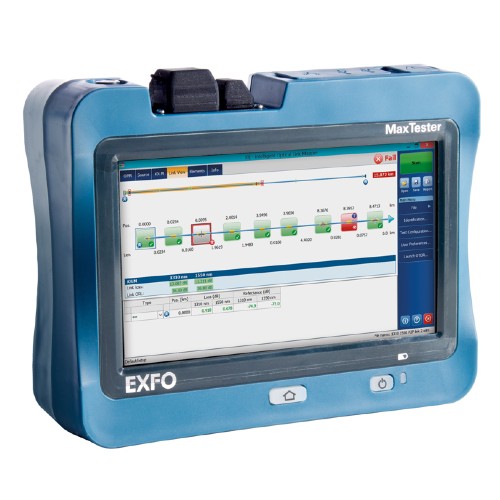

EXFO MaxTester 715D adalah perangkat OTDR (Optical Time-Domain Reflectometer) genggam berbasis tablet yang dirancang khusus untuk instalasi, pemeliharaan, dan troubleshooting jaringan serat optik last-mile serta FTTx (Fiber-to-the-x).
MaxTester 715D dilengkapi dengan Intelligent Optical Link Mapper (iOLM), sebuah aplikasi berbasis OTDR yang cerdas. Perangkat lunak canggih ini mengubah analisis jejak yang paling kompleks sekalipun menjadi tugas sederhana hanya dengan satu sentuhan.
Daya tahan baterai yang luar biasa selama 12 jam tidak akan pernah mengecewakan teknisi, dan opsi perangkat keras plug-and-play, seperti VFL, pengukur daya, dan alat USB, membuat pekerjaan setiap teknisi lebih mudah.
Fitur MaxTester 715D
- Desain kokoh, praktis, ringan, dan terinspirasi tablet yang dirancang untuk instalasi luar ruangan.
- Layar sentuh 7 inci yang ditingkatkan untuk penggunaan luar ruangan – terbesar di industri perangkat genggam
- Daya tahan baterai 12 jam
- Zona mati: zona mati kejadian (EDZ) 0,9 m, zona mati atenuasi (ADZ) 3,6 m
- Rentang dinamis hingga 32 dB.
- Konektor yang dapat diganti, dapat diganti kapan pun diperlukan untuk kinerja optimal dari waktu ke waktu tanpa biaya servis dan waktu henti yang berlebihan.
- Siap iOLM: akuisisi ganda sekali sentuh, dengan hasil go/no-go yang jelas disajikan dalam format visual yang mudah dipahami
Spesifikasi EXFO MaxTester 715D
| TECHNICAL SPECIFICATIONS | ||
| Display | 7-in (178-mm) outdoor-enhanced touchscreen, 800 × 480 TFT | |
| Interfaces | Two USB 2.0 ports | |
| RJ45 LAN 10/100 Mbit/s | ||
| Storage | 2 GB internal memory (20 000 OTDR traces, typical) | |
| Batteries | Rechargeable lithium-polymer battery | |
| 12 hours of operation as per Telcordia (Bellcore) TR-NWT-001138 | ||
| Power supply | Power supply AC/DC adapter, input 100-240 VAC, 50-60 Hz, 9-16 V DCIN 15 Watts minimum | |
| Wavelength (nm) b | 1310 ± 30/1550 ± 30/1650 ± 15 | |
| Live wavelength (nm) | 1650 | |
| Isolation: 50 dB from 1265 nm to 1617 nm | ||
| Dynamic range (dB) c | 32/30/30 | |
| Event dead zone (m) d | 0.9 | |
| Attenuation dead zone (m) d | 3.6 | |
| Distance range (km) | 0.1 to 200 | |
| Pulse width (ns) | 3 to 20 000 | |
| Linearity (dB/dB) | ±0.05 | |
| Loss threshold (dB) | 0.01 | |
| Loss resolution (dB) | 0.001 | |
| Sampling resolution (m) | 0.04 to 5 | |
| Sampling points | Up to 256 000 | |
| Distance uncertainty (m) e | ±(0.75 + 0.005 % × distance + sampling resolution) | |
| Measurement time | User-defined | |
| Reflectance accuracy (dB) b | ±2 | |
| Typical real-time refresh (Hz) | 3 | |
| IN-LINE POWER CHECKERÂ | ||
| Power range (dBm) | –60 to 23 | |
| Power uncertainty (dB) g, h | ±0.5 | |
| Calibrated wavelengths (nm) | 1310, 1490, 1550, 1625, 1650 | |
| Selectable wavelengths (nm) | 1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, | |
| 1510, 1530, 1550, 1570, 1577, 1590, 1610, 1625, 1650 | ||
| Tone detection | CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz | |
| TECHNICAL SPECIFICATIONS (in-line PON power meter with OPM2 in option)Â | ||
| Power range (dBm) | –60 to 23 | |
| PON power meter (nm) | Two channels: 1490/1550 and 1490/1577 | |
| Power uncertainty (dB) | i ±0.5 | |
| Calibrated wavelengths (nm) | 1310, 1490, 1550, 1625, 1650 | |
| Selectable wavelengths (nm) | 1310, 1490, 1550, 1577, 1625, 1650, 1490/1550, 1490/1577 | |
