Description

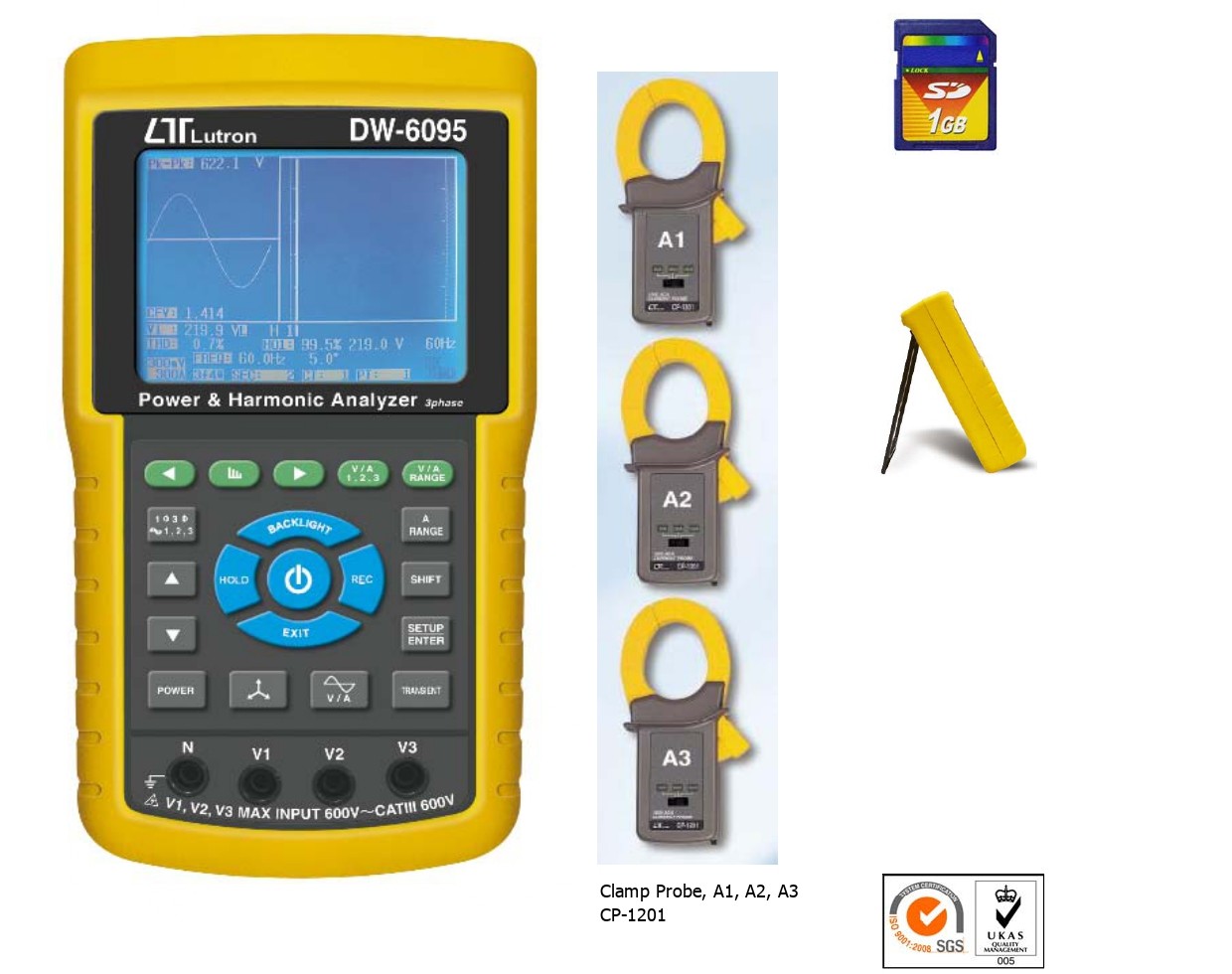

Lutron DW-6095 Wattmeter Analyzer adalah 3 Phase Power Analyzer dengan pengukuran harmonik.
3 Phase Power Analyzer Lutron DW-6095 menghadirkan analisis daya dasar, dan pencarian kesalahan dalam genggaman sebagian besar teknisi. Termasuk kit lengkap siap pakai untuk mengukur semua parameter daya pada instalasi industri hingga 1200A, dengan ekstensi menggunakan penjepit CP3000 hingga 3000A.
Fitur Lutron DW-6095
- Analisis untuk sistem multi-daya 3 fasa, 1P/2W, 1P/3W, 3P/3W, 3P/4W.
- 3 probe arus (CP-1201) disertakan, jika mengubah probe arus, prosedur kalibrasi tidak diperlukan.
- Sinyal/rentang input probe saat ini dengan pilihan:
Sinyal input (ACV): 200mV / 300mV / 500mV / 1V / 2V / 3V.
Rentang (ACA): 20A / 200A / 2000A / 30A / 300A / 3000A. - Meter dapat bekerja sama dengan probe arus universal.
- Set lengkap dengan 4 PC Test Leads, 4 PCs Alligator clips, 3 PCs Clamp Probe (CP 1201), adaptor AC ke DC 9V, kartu memori SD 2GB, dan tas jinjing.
Specifications Lutron DW-6095 Wattmeter Analyzer
Circuit | Custom one-chip of microprocessor LSI circuit | |
Display | * LCD Size : 81.4 X 61 mm ( 3.2 X 2.4 inch ) | |
* Dot Matrix LCD (320 X 240 pixels ) with back light. | ||
Measurement | * V (phase-to-phase) | |
* V (phase-to-ground) | ||
* A (phase-to-ground) | ||
* KW / KVA / KVAR / PF (phase) | ||
  KW / KVA / KVAR / PF (system) | ||
  KWH / KVAH / KVARH / PFH (system) | ||
* Power factor | ||
* Phase angle | ||
* Frequency | ||
* Harmonics display. | ||
Wire connections | 1P/2W, 1P/3W, 3P/3W, 3P/4W. | |
Voltage ranges | 10 ACV to 600 ACV, auto range. | |
Current probe input signal and range | * Current probe input signal volage ( ACV ) : | |
200mV/300mV/500mV/1V/2V/3V. | ||
* Current probe input current range ( ACA ) : | ||
20 A/200A/2000A (1200 A)/30A/300A/3000A | ||
* Meter can cooperate the universal current probe. | ||
Safety standard | IEC1010 CAT III 600 V. | |
ACV input impedance | 10 Mega ohms. | |
Range select | ACV | Auto range. | |
ACA | Manual range. | ||
Clamp frequency response | 40 Hz to 1 KHz. | |
Spec. tested frequency | 45 to 65 Hz. | |
Over load protection | ACV | 720 ACV rms | |
ACA | 1300 ACA with clamp probe | ||
           * For the Clamp ,CP-1201 | ||
Data Hold | Freeze the display reading. | |
Data Record | SD Card Record. | |
Sampling Time | Approx. 1 second. | |
Power ON/OFF | Manual OFF by push button. | |
Over Indicator | * LCD display show ” OL “. | |
* The data save into the SD card will show | ||
  9999 or ” 999 “( overleap the decimal point ). |
Paket termasuk
- Lutron DW-6095
- Instruction Manual
- Test Leads (TL88-4AT) 4pcs
- Alligator clips (TL88-4AC) 4pcs
- 1200A Clamp Probe (CP-1201-A1/A2/A3) 3pcs
- AC to DC 9V Adapter 1pc
- SD Card 2GB 1pc
- Soft Carrying Bag CA-92 1pc
Optional Accessories
- USB Cable , USB-01
- RS232 cable, UPCB-02
- 2000 A Clamp Probe, CP-2000-A1/A2/A3
- 3000 A Flexible Clamp Probe, CP-2000-A1/A2/A3
- 200 A Clamp Probe, CP-200-A1/A2/A3
- Data Acquisition software, SW-U811-WIN
