Description

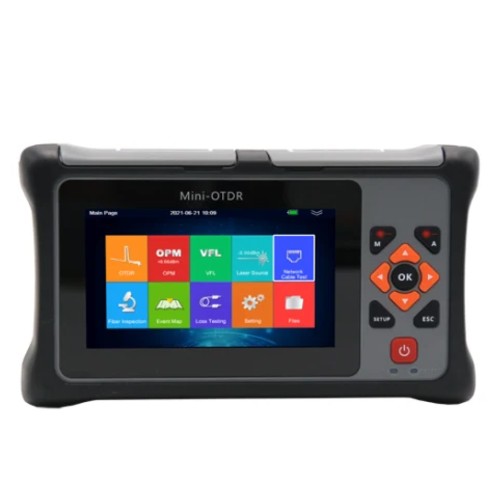

Smart OTDR Mini Skycom TOT560-A24D adalah alat ukur untuk jaringan serat optik yang digunakan untuk menganalisis, mengukur, dan mendeteksi masalah pada serat optik. Alat ini mengirimkan sinyal cahaya dan menganalisis pantulan untuk memberikan informasi tentang panjang serat, titik putus, kehilangan sinyal (loss), dan lokasi gangguan lainnya.
Kelebihan Mini OTDR:
- Portabilitas: Ukuran yang kecil dan ringan membuatnya mudah dibawa ke berbagai lokasi kerja.
- Kemudahan penggunaan: Sering kali dilengkapi layar sentuh dan menu yang mudah dioperasikan untuk analisis yang lebih cepat.
- Fungsi ganda: Beberapa model terintegrasi dengan alat lain seperti Optical Power Meter (OPM), sumber cahaya optik, dan VFL (Visual Fault Locator) dalam satu perangkat.

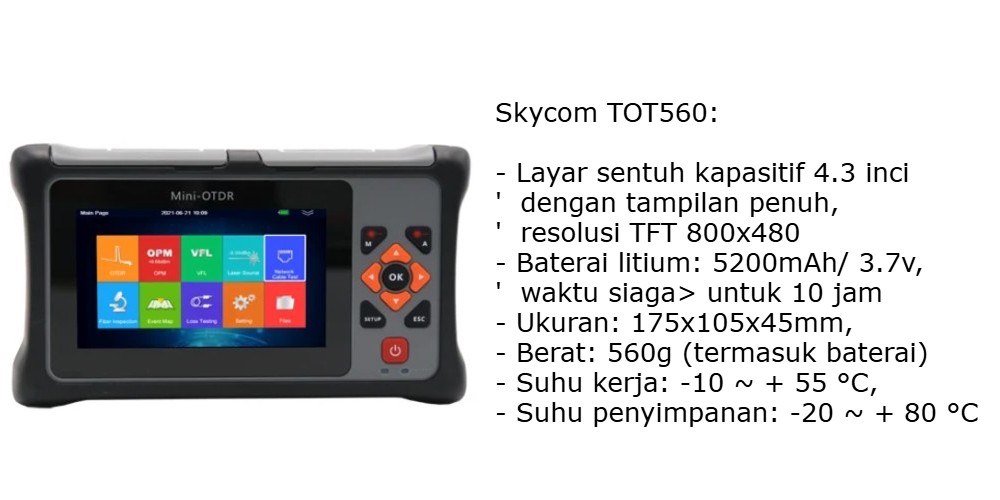

Fitur Skycom TOT560:
- Layar sentuh kapasitif 4.3 inci dengan tampilan penuh, resolusi TFT 800×480
- Baterai litium: 5200mAh/ 3.7v, waktu siaga> untuk 10 jam
- Ukuran: 175x105x45mm, berat: 560g (termasuk baterai)
- Suhu kerja: -10 ~ + 55 °C, suhu penyimpanan: -20 ~ + 80 °C
Spesifikasi Smart OTDR Mini Skycom TOT560-A24D
| Model No. | Wavelength | Dynamic Range | Max. Test Range | |||
| TOT560-A24D | 1310/1550nm | 24/22dB | 80km | |||
| Measuring range | 100m,500m,2km,5km,10km,20km,40km,80km/90km | |||||
| Sampling resolution | Minimum: 0.2m | |||||
| Event dead zone | < 2.0m | |||||
| Attenuation dead zone | < 7.0m | |||||
| The sampling point | 64,000Â point | |||||
| Linearity | ≤0.05dB/dB | |||||
| Loss threshold | 0.01dB | |||||
| Loss resolution | 0.001dB | |||||
| Range resolution | 0.01m | |||||
| Range accuracy | ±(0.5m+Range×3×10-5+Sampling resolution) (Excluding refractive index error) | |||||
| Memory | >40000 | |||||
| Data interface | 2 USB(Type A×1, Micro USB×1, SD card) | |||||
| Screen | 4.3-inch TFT-LCD (Standard distribution capacity touch screen) | |||||
| Battery | 3.7V/5200mAh | |||||
| Temperature | Working temperature:-10ºC~+55ºC; | |||||
| Storage temperature:-20ºC~+80ºC | ||||||
| Humidity | ≤95%(No condensation) | |||||
| Size/Weight | 175x105x45mm / 0.56kg(Include the battery) | |||||
| OPM | Type A:+10dBm~-70dBm;Type B:+26dBm~-50dBm | |||||
| VFL | 10mW,CW/2Hz | |||||
| LS(Laser Source) | The output power:-5dBm,Modulation frequency:CW/270Hz/1KHz/2KHz | |||||
| Network Cable test (Optional) | Support network wire sequence testing and wire alignment | |||||
Standard package:
